ProdukteHeizfolien / Heatpipes

Heizfolien

Heatpipes

ADEO stellt Wärmeleitrohre (Heatpipe) und Heizfolien (Heater Foil) her. Die Zielmärkte sind Medizin-, Industrie-, Weißwaren-, Verbraucher-, Instrumenten-, Embedded-, Equipment-, Maschinenbauprojekte auf der ganzen Welt.


Das Engineering und technischer Support kommt aus Europa. Welcher beiträgt Projekte zeitnah und mit technischen know-how umzusetzen. Simulationen und Dienstleistungen in enger Projektarbeit mit Videokonferenzen sind möglich.


Die Fertigung findet im Süden Chinas statt. Shenzhen / Dongguan ist bekannt für die breite Palette von Unternehmen, die sich dem elektronischen Markt verschrieben haben. Der Zugang zu gut ausgebildeten Arbeitskräften, Rohstoffen und internationalen Transportmitteln ist einer der Hauptschlüssel für unseren Erfolg.


ADEO liefert Standardprodukte / Katalogware – als auch kundenspezifische Teile oder Baugruppen:

  • konfektionierte Stecker
  • spezifische Abmasse
  • angepasste Baugruppen

Heizfolien von ADEO


ADEO HEATER FOILS ist ein stetig wachsender Markt, insbesondere der Kapton/Poliymide- und die Silikongummi-Versionen werden sehr oft nachgefragt.

Wir bieten

KAPTON/PTFE basierte Heizfolie in 2 und 4-Draht Ausführung
SILIKON basierte Heizfolie in 2 und 4-Draht Ausführung
MICA basierte Heizfolie in 2-Draht Ausführung
andere Technologien auf Anfrage



Bitte beachten Sie, dass ADEO-Heizfolien meist nicht komprimiert sind - der Einsatz unserer Heizfolien ist hauptsächlich für die Oberflächenmontage durch Klebefolien optimiert.

Und beachten Sie auch, dass Kunststoff und Gummi keine sehr stabile Form haben - dh eine Erwärmung auf runden oder gekrümmten Flächen muss getestet werden.

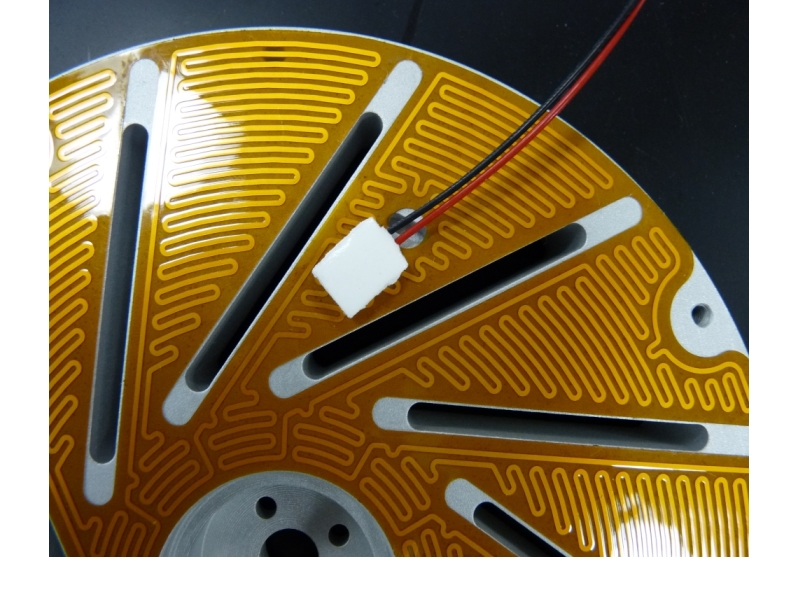

POLYIMIDE (KAPTON) HEATER FOIL

Kapton ist ein Handelsname von Polyimid-Folien von DuPont.

Typische Eigenschaften von Polyimid-Heizfolien:

  • Dünn, leicht und einfach aufzutragen (Kleberückseite)
  • Ätzfolien-Heiztechnologie bietet eine große Flexibilität in der Form
  • Interner oder externer Kleber für den Einsatz bis 150° C (302° F)
  • Meist verwendeter Kleber: Acryl Haftklebstoff (PSA)
  • Beständig gegen die meisten Chemikalien (Säuren und Lösungsmittel)

SILICONE RUBBER HEATER FOIL

Silikonkautschuk ist ein robustes, flexibles Elastomermaterial mit hervorragenden Temperatureigenschaften. Es ist am besten für größere Heizungen und industrielle Anwendungen geeignet.

Eigenschaften:

  • Seine Konstruktion bietet eine hohe Zuverlässigkeit in einer Vielzahl von robusten Heizanwendungen
  • Meist montiert mit Acrylat Haftklebstoff (PSA)
  • Beständig gegen viele Chemikalien
  • Am wirtschaftlichsten in Großformat
  • Nicht geeignet für Vakuum oder lange Exposition gegenüber Öl

MICA HEATER

Mica-Heizungen bestehen aus einem geätzten Folienelement, das zwischen Glimmerschichten angeordnet ist. Der einzigartige technische Aspekt von MICA-Heizgeräten ist: Sie bieten die ultimative Temperatur- und Wattleistung für schnelles Aufwärmen.

Eigenschaften:

  • Temperaturbereich von -150° bis 600°C
  • Sehr hohe Leistungsdichte bis 17W/cm² oder 110W/in²
  • Kühlung oder bessere Wärmeeinbringung ist ein wichtiges Thema dieser Heiztechnologie
  • Wegen mechanischer Probleme sind große Größen nicht sehr verbreitet



Heatpipes von ADEO


ADEO bietet eine große Auswahl an Wärmeleitrohre (HEAT PIPE SOLUTIONS) und Baugruppen (HEAT PIPE ASSEMBLIES.)

  • Designunterstützung
    Durch Skizzen oder mit industriellen CAD / 3D-Daten (stp, step, igs).
  • Re-Engineering Dienstleistungen
    Fehlersuche oder thermische Simulationen an bestehenden Produkten oder Systemen, mit Lösungsvorschlägen.
  • Prototyping
    Rasch sind in kleineren Mengen Prototypen verfügbar - für Ihren schnellen Validierungsprozess.
  • Werkzeugdesign & Produktion
    ADEO bietet seinen Kunden eine schlüsselfertige Lösung zur Komponente oder Baugruppe an.
  • Produktionskapazität
    Standard / Katalogware ab 1 Stück.
    Gebogene Standard/Katalogteile ab 50 Stück (sofern machbar).
    Kundenspezifische Baugruppen möglich - bereits ab 100 Stück.
    Maximale Produktionskapazität sind ca. 25'000 Baugruppen, mit über 100'000 verarbeiteten Heatpipes / Monat.
  • Testen
    Alle Produkte werden nach Kundenanforderung getestet.
  • Markierung
    Alle Produkte können speziell markiert werden.
  • Verpackung & Logistik
    ADEO Produkte sind effizient und Umweltschutz optimiert verpackt (Blister bevorzugt) und unterstützt seinen Kunden bei speziellen Versandanfragen.


Downloads & Infos

STANDARD HEATPIPE-KATALOG

POINT-to-POINT Heat Pipe



Ist ein oder mehrere Heatpipes Verbindung Hotspots mit Kühlflächen. Normalerweise gibt die Heatpipe die Grundform des Kühlsystems. Für Kühlsysteme kann auch die ADEO_low Temp (-LT) Heatpipe in Kombination mit TE (Peltier) Modulen verwendet werden. Oder Hotspots auf einer bestückten Platine können angeschlossen werden und die Wärme wird zu einer Kühlstrecke (wie Kühlkörper) geleitet oder die Heatpipe hat bereits Lamellen zur Lüfterkühlung montiert. Bei ADEO entwerfen wir Unterstützung, Werkzeuge, Vorrichtungen, Produktion, Markierung und Tests.

FAN-Cooler Heat Pipe



Sehr verbreitet sind alle Arten von lüftergekühlten Heatpipe-Systemen. ADEO ist offen für alle Arten von Sonderanfertigungen. Der Markt zeigt unseren Kunden eine große Gestaltungsfreiheit. Wir unterstützen diese Markttrends mit Kunststoffformen (Luftführung) oder Druckgussteilen (Ruggedized Application) und / oder Stahlstanzteilen.


SIMPLE Heat Pipe

ADEO bietet Ihnen Wärmeleitrohre (heatpipe) an – optimiert für jeglichen Elektronik Kühlungseinsatz. Die optimale Arbeitstemperatur/Wirkungsgrad wird bereits bei 45°C erreicht, und kann kundenspezifisch bei grösseren Bedärfen (OEM) angepasst werden. Wir unterstützen Anforderungen der Industriellen Kühlung wie Maschinenbau-, Licht-, Medizin-, Embedded- und viele weiteren Märkten.

  • ADEO_Standard (-ST)
    OEM-Menge bieten wir: gesinterte Version, optimiert für elektronische Geräte, optimaler Arbeitspunkt + 45° C
  • ADEO_Low Temp (-LT)
    OEM-Menge bieten wir: gesinterte Tieftemperaturversion, Wasser plus Additiv, ohne Einfrieren bis -15° C
  • ADEO_High Temp (-HT)
    OEM Menge bieten wir: gesinterte Heatpipe für Spritzgusswerkzeuge, optimaler Arbeitspunkt + 125° C

PLATE based Heat Spreaders

Die Basis der Kühlplatte ist meist aus Aluminium welche durch das Einlegen von heatpipe in der Effizienz der Wärmespreizung um ein vielfaches optimiert wird. Somit ist es teilweise möglich Wasserkühlungen durch Cold plates zu ersetzen.
Auch kann die Dicke nur 4mm (und/oder mehr) betragen…
Gerne unterstützen wir Sie in der Design Phase.

EXTRUSION based Heat Spreaders

Die Grundform des thermischen Systems ist durch ein Extrusionsprofil gegeben. Tooling und Produktion wird von ADEO bereitgestellt. Als Industriestandard Aluminium-Extrusionsmaterial AL-6061 oder AL-6063 gibt die Grundform. ADEO Heatpipes können integriert werden, indem mehrere Extrusionsprofile zu einem thermischen System kombiniert werden. Zögern Sie nicht, ADEO um Unterstützung zu bitten.
