Produkte  VerbindungstechnikRosenberger Test & Measurement

Verbindungstechnik Rosenberger Test und Measurement

Mess und Prüfgeräte

Messung der Passiven Intermodulation

Als renommierter und zuverlässiger Entwicklungspartner in der industriellen Messtechnik arbeitet Rosenberger mit weltweit führenden Unternehmen zusammen. Dies spiegelt das Vertrauen wider, das unserer Forschung und Entwicklung, hochwertigen Fertigung und nicht zuletzt unserer kundenorientierten Dienstleistung „Made in Germany“ entgegengebracht wird. Rosenberger bietet maßgeschneiderte Lösungen – kostenoptimiert und zeitnah – von der ersten Idee bis hin zur Serienfertigung.

Rosenberger betreibt ein Kalibrierlabor, das nach DIN EN ISO 17025 durch die DAkkS (Deutsche Akkreditierungsstelle) akkreditiert ist und überprüft wird. Von einem akkreditierten Kalibrierlabor ausgestellte Kalibrierscheine werden weltweit akzeptiert und sind ein Nachweis, dass die Messergebnisse auf nationale (PTB/Deutschland) bzw. internationale Normen (z. B. METAS/Schweiz, NIST/USA oder NPL/Vereinigtes Königreich) zurückzuführen sind.

Zudem bietet Rosenberger eine „werkseitige“ Standard-Kalibrierung für alle Steckverbinder-Systeme, für die Rosenberger Kalibrierkits anbietet. Alle Kalibrierzerifikate enthalten sowohl Messwerte als auch Messunsicherheiten. Ausführliche Informationen zum Rosenberger Kalibrier-Service wie technische Details finden sich in der Application Note AN001.


Mess- und Prüfgeräte und Factory Testing


Mess- und Prüfgeräte

Als zuverlässiger und sorgfältiger Entwicklungspartner in der industriellen Messtechnik entwickelt und fertigt Rosenberger ein umfangreiches Spektrum an Mess- und Prüfgeräten.

Kostengünstige, hochwertige und hochpräzise Messtechnik-Produkte ermöglichen eine Vielzahl von Messtechnik-Anwendungen für aktive und passive Komponenten und Geräte.


Factory Testing

Effiziente und laufende Messungen während der Produktionsprozesse sind unverzichtbar, um minimalste Toleranzen, höchste Wiederholgenauigkeiten, hohe Präzision und Qualität sowie lange Lebenszyklen der Fertigungsmaschinen zu erreichen. Darüber hinaus lassen sich die Herstellungskosten aufgrund geringerer Reparaturkosten,weniger Ersatzteilbeschaffungen, Wiederholprüfungen und Rekalibrierungen deutlich senken.


Koaxiale Kalibrier-Kits

Für eine Vielzahl von Koaxial-Steckverbinderserien bietet Rosenberger ein umfassendes Spektrum an koaxialen Kalibrier-Kits, die von DC bis zur Maximalfrequenz eingesetzt werden können.

Jedes Kalibrier-Kit wird mit einem vom Rosenberger-Kalibrierlabor ausgestellten Zertifikat geliefert. Die Standard-Kalibrierung ist die werkseitige Kalibrierung. Das Kalibrierlabor ist gemäß DIN EN ISO 17025 zertifiziert und bietet optional auch DAkkS-Kalibrierungen (DAkkS, Deutsche Akkreditierungsstelle).

50 Ω Kalibrier Kits:

  • „Full“-Version mit Open, Short, Load und In-Series-Adaptern, Drehmomentschlüssel und Messuhren-Kits sowie Gleitlasten für variable Messaufbauten
  • „Industrial“-Version mit Open, Short, Load und In-Series-Adaptern sowie Drehmomentschlüssel für Standardmessungen
  • LRL- und TRL-Kalibrier-Kits (Line-Reflect-Line bzw. Thru-Reflect-Line) mit Luftleitungen und Kurzschlüssen

Verfügbare Interfaces:

F, BNC, 4.1-9.5, 4.3-10, FAKRA, SnapN, SMP, Mini-SMP, QN, P-SMP, RPC-7, RPC-3.50, RPC-2.92, RPC-2.40, RPC-1.85, RPC-TNC, RPC-N

75 Ω Kalibrier Kits

Das High-Performance 75 Ω-Kalibrierkit wurde für Anwendungen bis zu 12 GHz entwickelt. Es enthält RPC-N Open, Short und Broadband Loads für Messungen von N 75 Ω-Anwendungen.
Darüber hinaus ermöglichen enthaltene RPC-N 75 Ω auf BNC 75 Ω Adapter, Messungen von BNC 75 Ω Anwendungen.

Verfügbare Interfaces:

75 Ω: BNC, N, RPC-N

Verifizierkits



Alle Verifizier-Komponenten von Rosenberger werden mit einem Netzwerk-Analysator-Messsystem elektrisch geprüft. Die Messungen sind rückführbar auf Normale z. B. der PTB (Physikalisch-Technische Bundesanstalt Braunschweig) oder des NIST (National Institute of Standards and Technology).


Verfügbare Interfaces:

RPC-2.92, RPC-3.50 und RPC-N (50 Ohm)

Messuhrenkits



Rosenberger-Messuhrenkits werden in stabilen Holzkisten ausgeliefert. Sie enthalten jeweils zwei Messuhren (Stecker/Kuppler) und zwei Kalibrierblocks (Stecker/Kuppler).


Verfügbare Interfaces:

RPC-1.00, RPC-1.85, RPC-2.40, RPC-2.92, RPC-3.50, RPC-N (50 Ohm), RPC-N (75 Ohm), RPC-7, RPC-TNC und 7-16


Kompakt-Kalibrierkits



Kompakt-Kalibrierkits von Rosenberger vereinen alle erforderlichen Kalibrierstandards in einer einzigen Kalibriereinheit und ermöglichen MSO-Kalibrierungen (3-in-1, Open/Short/Load) von Single Port-Netzwerk-Analysatoren und MSOT-Kalibrierungen (4-in-1, Open/Short/Load/Thru) von Netzwerk-Analysatoren mit zwei oder mehr Ports.
Herausragende Merkmale sind kleine Abmessungen, geringes Gewicht und einfache Handhabung.


Verfügbare Interfaces:

RPC-2.92, RPC-3.50, RPC-N (50 Ohm), RPC-N (75 Ohm), 7-16, N, 4.3-10 und 4.1-9.5

Testkomponenten



Für verschiedene Anforderungen bietet Rosenberger ein breites Spektrum an Testkomponenten – von Niederfrequenz-Komponenten für einfache Messungen bis hin zu Komponenten für hochpräzise Breitbandmessungen.


Produktspektrum:

Open, Short, Load, Gleitlasten, T-Kalibrieradapter, Fehlanpassungen, Luftlinien, Dämpfungsglieder, Dämpfungsglieder, DC-Block und Prüfzubehör (z. B. Werkzeuge und Messuhren)

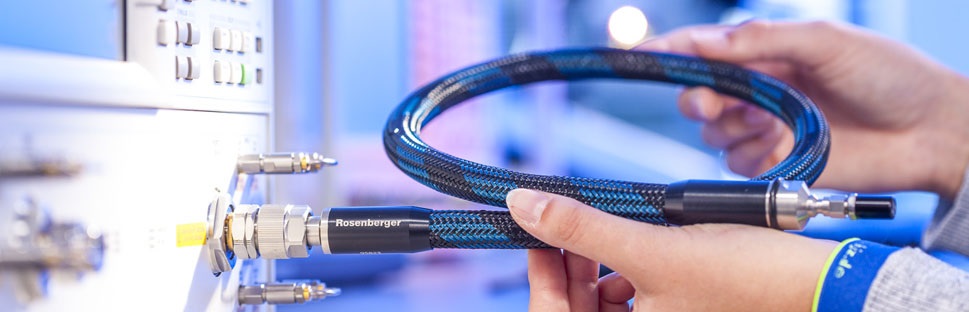

Testkabel für vektorielle Netzwerkanalysatoren



VNA-Testkabel sind charakterisiert durch hervorragende Phasen- und Amplitudenstabilität und sind in Sets mit zwei Kabeln mit Standardlänge von jeweils 60 cm verfügbar. Die Testkabel-Sets werden in hochwertigen Holzboxen ausgeliefert.


Das Produktspektrum ist optimal ausgelegt für Frequenzen bis zu

  • 26.5 GHz
  • 40 GHz
  • 50 GHz
  • 70 GHz

Testport-Adapter



Rosenberger bietet über ein großes Spektrum an robusten Testport-Adaptern für VNA-Test-Anwendungen (VNA, vektorieller Netzwerkanalysator). Hochwertige Prüfadapter von Rosenberger sind für den direkten Anschluss über eine widerstandsfähige Überwurfmutter an den VNA-Testport für Anwendungen bis zu 70 GHz ausgelegt. Diese robuste Konstruktion gewährleistet einen zuverlässigen Schutz der VNA-Testports und reduziert den mechanischen Abrieb auf ein Minimum.


Verfügbare Interfaces:

RPC-3.50, RPC-2.92, RPC-2.40 end RPC-1.85


Microwave-Testkabelassemblies für Netzwerkanalysatoren



Für vektorielle Netzwerkanalysatoren (VNAs) steht ein großes Portfolio an Standard-Microwave-Testkabelassemblies zur Verfügung. Ebenso sind armierte RFlex™-Kabel in verschiedenen Längen für Anwendungen bis zu 70 GHz verfügbar. Kundenspezifische Kabelassemblies und individuelle Lösungen sind auf Anfrage erhältlich.


Produktmerkmale:

  • Sehr hohe Phasenstabilität
  • Hohe Anzahl an Steckzyklen
  • Diverse Kabeltypen und Steckverbinder für eine Vielzahl industrieller Messtechnikanwendungen

Präzisionssteckverbinder



Die Rosenberger-Produktpalette an Präzisionssteckverbindern umfasst sowohl Steckverbinderköpfe als auch Steckverbinder für Kabelanschluss.


Verfügbare Interfaces:

RPC-N, RPC-TNC, RPC-7, RPC-SP, RPC-3.50, RPC-2.92, RPC-2.40, RPC-1.85 und RPC-1.00

Produktmerkmale:

  • Hochwertige Materialien, z. B Edelstahl, CuBe
  • Verschleißarmer Einsatz und hohe Lebensdauer
  • Höchstes Präzisions- und Qualitätsniveau
  • 100 % mechanisch und elektrisch geprüft

Präzisionsadapter



Für eine Reihe von Standard-Interfaces bietet Rosenberger HF-Präzisionsadapter - sowohl In-Series-Adapter als auch Between-Series-Adapter.


Verfügbare Interfaces:

RPC-N, RPC-TNC, RPC-7, RPC-SP, RPC-3.50, RPC-2.92, RPC-2.40, RPC-1.85 und RPC-1.00

Floating Test Adapter



Rosenbergers Floating Testadapter sind durch ihr selbstfindenden Designs besonders für automatisierte Testverfahren geeignet, z. B. für Koppler, Verteiler, Antennen und anderen Hochfrequenzgeräte.


Produkteigenschaften:

  • Radiale und axiale Fehlausrichtung möglich
  • Zuverlässige und wiederholbare Testergebnisse
  • Geringer Anpressdruck < 80 N
  • Exzellente Rückflussdämpfung
  • Kleine Abmessungen
  • Signifikante Zeit- und Kostenreduktion



Messung der Passiven Intermodulation


High-Speed-Datenübertragung stellt hohe Anforderungen an eine hocheffiziente Netzwerk-Infrastruktur in heutigen globalen Mobilfunknetzwerken. Passive Intermodulation (PIM) kann erhebliche Interferenzen verursachen und die Netzwerkqualität deutlich vermindern. kann verschiedene Ursachen haben, z. B. qualitativ minderwertige Bauteile in den Übertragungsleitungen, lose Steckverbindungen, verschmutzte Oberflächen, magnetische Materialien oder die Umgebung. Daher ist eine genaue Qualitätsanalyse des Mobilfunknetzes unabdingbar.

Als Weltmarktführer für HF-Verbindungstechnik verfügt Rosenberger über hohe Kompetenz und Know-How und bietet hochwertige PIM-Messtechnik-Lösungen für viele Anwendungen, z. B. in F&E, Prüflabor, Produktionsumgebung oder für Messungen an Mobilfunkbasisstationen (Site Testing).

Passive Intermodulation

Passive Intermodulation (PIM) ist eine nicht-lineare Reaktion auf zwei oder mehrere Signale unterschiedlicher Frequenzen, die sich in einem passiven Bauteil (z. B. Antenne, Kabel, Steckverbinder oder Verteiler) vermischen. Aufgrund der Frequenzplanung in modernen Kommunikationsnetzwerken und des Einsatzes von Hochleistungssendern sowie empfindlicheren Empfängern in Basisstationen ist die passive Intermodulation heute zu einer bedeutenden und herausfordernden Aufgabe für Mobilfunkbetreiber, Geräteanbieter und Komponentenhersteller geworden. Wenn eine von einem Sender erzeugte PIM ausreichender Größe in einem benachbarten Empfängerkanal fällt, wird der Empfänger der Basisstation erheblich gestört und die Servicequalität im Netzwerk beträchtlich gemindert.

Passive Intermodulation Analyzers



PIM Site Analyzer

  • PIM-Messung über CPRI, inkl. Cancel-Funktion
  • Breitband Rx- & Tx-Basismodell 698 – 2700 MHz mit austauschbaren Filtereinheiten

Broadband Rack Types

  • Für schnelle und genaue Multiband-Prüfung in Produktionsanlagen
  • Breitbandbasisstation 698 - 2200 MHz
