ProdukteSicherungen

High Speed Fuses

Low Voltage UL, CSA branch circuit Fuses

Low Voltage midget and supplemental Fuses

Electronic PCB and small dimension Fuses

IEC and British Standard Fuses

Fuse blocks, holders and misc

Eaton ist ein führender Anbieter von Power-Management-Lösungen für Kunden in mehr als 175 Ländern weltweit. Eaton blickt auf eine lange Tradition von Innovationen zurück, die sich durch Qualität, Marktkenntnis, beispiellosen Service und Engagement für unsere Kunden auszeichnen. Die Marken, die Sie kennen und auf die Sie sich verlassen, haben sich weiterentwickelt. Auch wenn sie einen neuen Look haben, bleiben die Produkte und Technologien, denen Sie vertrauen, unverändert. Eaton hat Pioniere der Branche zusammengeschlossen, um eine umfassende Lösung für die wichtigsten Herausforderungen im Bereich des elektrischen Energiemanagements anzubieten.

High Speed   Fuses


Die High Speed Sicherungen wurden speziell entwickelt um Spitzenstromdurchlass und Lichtbogenspannung zu minimieren. Um ein schnelles Öffnen und Beseitigen einer Störung zu gewährleisten, ist ein schnelles Aufschmelzen der Elemente erforderlich. Um dies zu erreichen, hat das Hochgeschwindigkeits-Sicherungselement reduzierte Abschnitte (Hälse) mit einer anderen Konstruktion als eine ähnlich bemessene Industriesicherung, und hat typischerweise höhere Betriebstemperaturen.

Aufgrund ihrer höheren Elementtemperaturen und kleineren Gehäuse haben High Speed Sicherungen typischerweise höhere Anforderungen an die Wärmeabfuhr als andere Sicherungstypen. Um die Wärmeableitung zu unterstützen, wird oft ein höherwertiger Werkstoff mit höherer Wärmeleitfähigkeit verwendet.

High Speed Sicherungen dienen in erster Linie dem Schutz von Halbleitern vor Kurzschlüssen. Ihre hohen Betriebstemperaturen schränken oft die Verwendung von Elementlegierungen mit niedrigerer Schmelztemperatur ein, um den Überlastbetrieb zu unterstützen. Dies hat zur Folge, dass High Speed Sicherungen in der Regel nicht den Betrieb unter Kurzschluss- und Überlastbedingungen vollständig abdeken, und nur eingeschränkt gegen niedrige Überstrombedingungen schützen können.

Viele High Speed Sicherungen unterscheiden sich physikalisch von Zweigstromkreisen und zusätzlichen Sicherungstypen, und erfordern daher zusätzliche Montageanordnungen um den Einbau einer falschen Ersatzsicherung zu vermeiden.

North American Style


FWP Sicherung 700Vac/Vdc, 5 - 1'200 Amp



  • Gemeinsamer DC-Bus
  • DC Antriebe
  • Stromkonverter und Stromrichter
  • Spannungsreduzierte Starter

Sicherungen im North America Style bieten eine hervorragende Lösung für Anwendungen mit mittlerer Leistung. Für die meisten Anwendungen sind Sicherungsblöcke verfügbar.

Ferrule


Klasse aR: 690Vac (IEC)/700Vac (UL)/800Vdc,
1 - 50 Amp
Klasse gR: 690Vac, 4 - 50 Amp



FWP Sicherung 14x51 mm
Die Sicherung bieten einen vollständigen Überlast- und Kurzschlussschutz und wird zum Schutz von AC/DC-Antrieben und Halbleitern eingesetzt.

Sie sind mit einem optionalen Schlagbolzen zur lokalen Anzeige des Sicherungszustands erhältlich oder arbeiten im modularen Sicherungshalter CH14, um eine Fernanzeige der Sicherung zu ermöglichen.




Square Body DIN 43 620


690Vac (IEC)/700Vac (UL), 40 - 1'000 Amp



  • Gemeinsamer DC-Bus
  • DC Antriebe
  • Stromkonverter und Stromrichter
  • Spannungsreduzierte Starter

British Style BS 88


240 Vac/150Vdc, 6 - 900 Amp




Die Produkte der Eaton Bussmann Serie im British Style verwenden innovative Lichtbogenlöschtechniken und hochwertige Materialien:


  • Minimaler Energieertrag
  • Ausgezeichnete DC-Leistung
  • Gutes Stossfestigkeitsprofil



Low voltage UL, CSA branch circuit   Fuses






LPJ - SP Low Peak


600Vac/300Vdc, 1 - 600 Amp



Strombegrenzend und zeitverzögerte Sicherungen der Klasse J, mit optionalem Indikator der offenen Sicherung bei ausgewählten Nennwerten.

Zeitverzögerung - 10 Sekunden (Minimum) bei 500% des Nennstroms.

LP-CC Low-Peak


600Vac/300Vdc, 0.5 - 30 Amp



Strombegrenzende, zeitverzögerte Sicherungen der Klasse CC.

Zeitverzögerung - 12 Sekunden (Minimum) bei 200% des Nennstroms.



Time-delay CUBE Fuse

600Vac/300 Vdc, 1 - 1'000 Amp



Das fingersichere UL Class CF CUBE Sicherungs- und Haltesystem bietet den kleinsten Platzbedarf aller Sicherungen der Klasse J, CC, T und RK, um eine erhebliche Platzersparnis und Installationsflexibilität zu gewährleisten.

Ein selektives Koordinationsverhältnis von 2:1 (innerhalb der Low-Peak-Sicherungsfamilie) verhindert, dass sich elektrische Abschaltungen über den ausgefallenen Stromkreis hinaus erstrecken.

JJS Limitron

600Vac, 1 - 800 Amp



Strombegrenzende und schnell wirkende Sicherungen der Klasse T.

  • Große Appartementkomplexe
  • Mehrfamilien-Messgeräte-Stapel
  • VFD Leitungsschutz



Low Voltage midget and supplemental   Fuses






ANN und ANL

ANN: 125Vac/80Vdc, 10-800 Amp
ANL: 80Vdc, 35-750 Amp



Sehr schnell wirkend Sicherung (hohe Ansprechgeschwindigkeit bei Kurzschlussströmen).


  • Gabelstapler
  • Marine
  • Luftfahrt

GMQ Sicherung

300Vac, 0.5 - 6.25 Amp




  • Zeitverzögernde Sicherung
  • In-line, schnell wirkender Stromkreisschutz
  • Ausschleusung verhindert Überfusionen

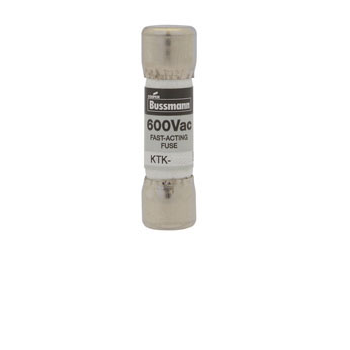

KTK Sicherung

600Vac, 0.1 - 30 Amp



Schnell wirkende Zusatzsicherung


  • Steuerschaltkreise
  • Schutz der Lichtstromkreise
  • Zählerschaltungen

FNQ Sicherung

500Vac, 0.1 - 30 Amp



Zeitverzögerte Zusatzsicherungen


  • Motorsteuertransformatoren
  • Stromkreise mit Einschaltströmen



Electronic PCB and small dimensions   Fuses






ABC

250Vac/125Vdc, 0.25 - 30 Amp
250Vac, 18 Amp




  • Schnellwirkende Sicherung
  • Physikalische Grösse 6.4 x 31.7 mm
  • Keramikrohr, Endkappe aus vernickeltem Messing
  • Optionale Axialleitungen erhältlich

MDL-V & MDL

250Vac, 1/16 - 8 Amp
32Vac, 9 - 30 Amp




  • Zeitverzögernde Sicherung
  • Physikalische Grösse 6.4 x 31.7 mm
  • Glasrohr, Endkappenkonstruktion aus vernickeltem Messing
  • Optionale Axialleitungen erhältlich


AGA

125Vac, 1 - 30 Amp




  • Schnellwirkende Sicherung
  • Physikalische Grösse 6.4 x 15.9 mm
  • Glasrohr, Endkappenkonstruktion aus vernickeltem Messing
  • Optionale Axialleitungen erhältlich

S506-V & S506

250Vac, 32mAmp - 15 Amp




  • Zeitverzögernde Sicherung mit geringem Ausschaltvermögen
  • Physikalische Grösse 5 x 20 mm
  • Glasrohr, Endkappenkonstruktion aus vernickeltem Messing
  • Optionale Axialleitungen erhältlich



IEC and British Standard   Fuses






Class gG/gL IEC 60269 Industrial Ferrule Fuses

8 x 31 mm Grösse: 400Vac
10 x 38 mm Grösse: 500Vac
14 x 51 mm Grösse: 600Vac
0.5 - 50 Amp



Eatons Bussmann-Sicherungseinsätze der Zylinderklasse gG/gL und aM sind für industrielle Anwendungen geeignet.

Die Sicherung gibt es mit oder ohne Indikator.


BS 88 British Standard Low Voltage Fuses

240-550Vac, 2 - 200 Amp




  • Gute Spitzen-Durchlassstrombegrenzung
  • Selektives Koordinationsverhältnis 1:1:6 zwischen "kleiner" und "großer" Sicherung
  • Typ STD und OSD: gG-Eigenschaften für Kabelschutz und allgemeine Anwendungen
  • Typ AAO: gG-Eigenschaften für Kabelschutz und gM für Motorschutzanwendungen
  • Typ BAO, CEO und DEO: Geeignet für den Motorschutz bei Wahl des gM-Typs


HRC Form II Current-limiting Fuses

600Vac (oder weniger)/250Vdc, 2 - 600 Amp



Strombegrenzende Sicherung

HRC FORM II Sicherungen werden häufig zum Schutz von Motorsteuerstromkreisen, zusammen mit Schaltgeräten und Überlastschutzrelais eingesetzt.


NH HRC Fuses

500Vac, 2 - 1'250 Amp
690 Vac, 2 - 800 Amp



Ideal für Elektrogerätehersteller, die exportieren.
Mit zwei sichtbaren Indikatoren und optionaler Mikroschalterbedienung





Fuse blocks, holders and misc






Global Modular Fuse Holders

600Vac (UL)/690Vac (IEC)




  • 1- und 3-phasigen, fingersichere Stromschienen und Stromversorgungslaschen.
  • 1 - 3 Polig
  • Für CHM 10x38 mm und Kleinstsicherung oder Klasse CC Sicherung
  • Mit oder ohne Indikator erhältlich

SAMI Fuse Covers

Mit Indikator: 0 - 600Vac/600Vdc
Ohne Indikator: 90 - 600Vac/ 115 - 600Vdc
0 - 100 Amp



SAMI™ Sicherungsabdeckungen werden für Sicherungen der Klassen J, RK1, RK5, H, K5, CC, G und Kleinstsicherungen verwendet.
Alle Versionen sind wiederverwendbar - Sie müssen nicht bei jedem Öffnen einer Sicherung einen neuen Indikator kaufen




H250, H600, R250 and R600 Fuse Block Series

Serie H250 und R250: 250Vac
Serie H600 und R600: 600Vac/600Vdc
0.1 - 600 Amp



Serie H250 und H600: Zur Verwendung mit Sicherungen der Klasse H und K5
Serie R250 und R600: Zur Verwendung mit Sicherungen der Klasse R

FP Series - Fuse Pullers



Sicherungsklemmen in verschiedenen Größen zum sicheren und einfachen Herausziehen von Sicherungen aus Blöcken und Halterungen
